네비게이션 실전편

GitHub - tnvnfdla1214/Portfolio

이번 포스터에는 그간 네비게이션을 학습한 내용을 바탕으로 예제를 만들어 보았다.

예제의 목표는

1. SAA - 구조

2. 프레그먼트 -> 프레그먼트 이동

3. 바텀네비게이션바를 이용한 화면이동 (JetPack Navigation 사용)

1. SAA - 구조

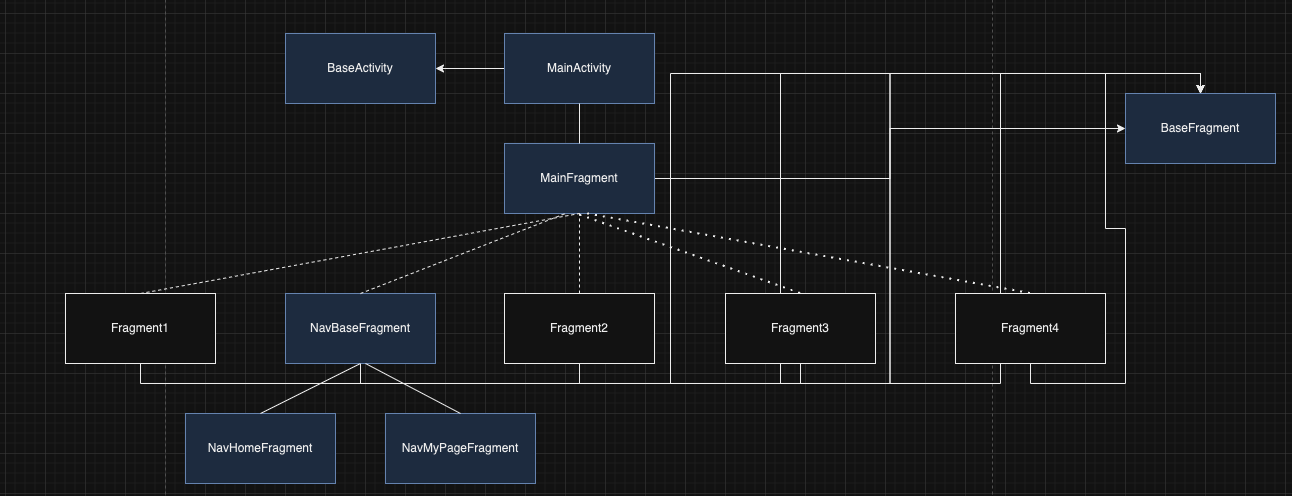

현재 프로젝트의 구조는 위의 사진과 같다.

먼저 주체가 되는 MainActivity와 MainActivity의 전체 화면을 담당할 MainFragment

이번 예시로 개발된 MainFragment영역에서 replace될 NavBaseFragment 와

이 화면에 바텀네비게이션위의 영역에 차지될 NavHomeFragment 와 NavMyPageFragment이다.

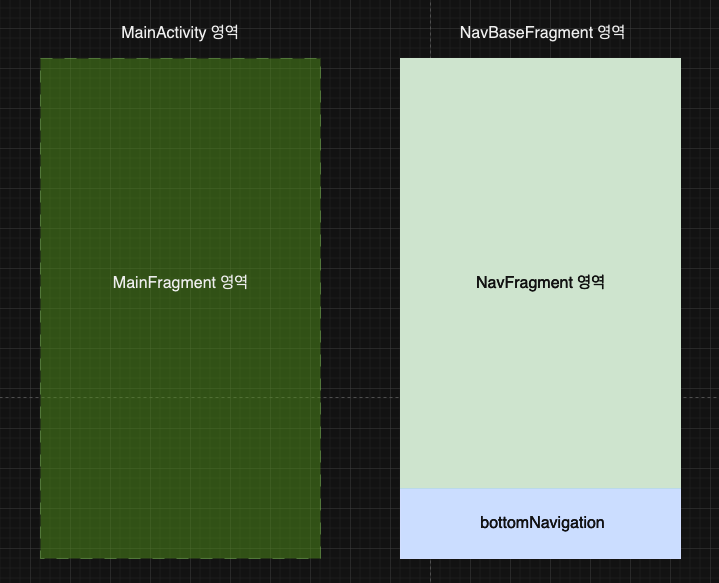

화면으로 보는 구조는 아래와 같다.

먼저 화면 전체를 MainFragment로 영역을 지정해준다.

이제 이 화면 영역은 depth가 2인 Fragment가 차지할 영역이다.

다음으로 오른쪽 그림처럼 이번 예시로 만들어진 NavFragment영역이다.

이 영역은 Fragment를 한번 더 나눈 영역이다.

코드로 확인해보자.

먼저 MainActivity에 Fragment가 그려질 영역을 전체로 잡아준다.

<?xml version="1.0" encoding="utf-8"?>
<layout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto">

    <androidx.constraintlayout.widget.ConstraintLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <androidx.fragment.app.FragmentContainerView
            android:id="@+id/nav_host_fragment"
            android:name="androidx.navigation.fragment.NavHostFragment"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            app:defaultNavHost="true"
            app:navGraph="@navigation/nav_graph" />

    </androidx.constraintlayout.widget.ConstraintLayout>
</layout>

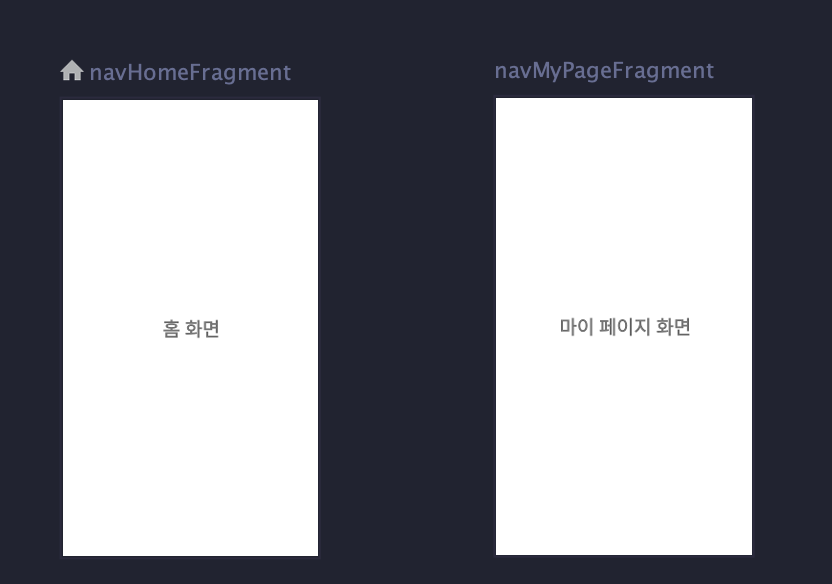

이 코드에서 Graph를 nav_grapgh로 지정해주고 네비게이션의 화면은 다음과 같다.

이제 MainFragment에서 navBaseFragment로 이동시켜보자.

MainFragment.kt

import com.example.portfolio.databinding.FragmentMainBinding
import com.example.portfolio.util.navigation.NavTarget

class MainFragment : BaseFragment<FragmentMainBinding>(R.layout.fragment_main) {

    override fun initView() {
        binding.nav.setOnClickListener {
            NavTarget.toNavigate(navController)
        }
    }

    override fun getScreenName(): String = getString(R.string.screen_fragment_main)
}

먼저 버튼을 클릭하면 Navtarget이라는 Object 클래스를 생성하여 코드를 간단하게 작성하였으며 파라미터로 navController를 넘겨주었다.

object NavTarget {

    fun toNavigate(navController: NavController) {
        navController.navigate(MainFragmentDirections.actionMainFragmentToNavBaseFragment())
    }
}

다음으로 NavbaseFragment에 대해 보겠다.

NavbaseFragment는 새로운 navigation으로 개발되어야 되게 때문에 nav_graph_navigate를 개발하였다.

fragment_nav_base.xml

<?xml version="1.0" encoding="utf-8"?>
<layout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto">

    <androidx.constraintlayout.widget.ConstraintLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <androidx.fragment.app.FragmentContainerView
            android:id="@+id/nav_host"
            android:name="androidx.navigation.fragment.NavHostFragment"
            android:layout_width="match_parent"
            android:layout_height="0dp"
            app:defaultNavHost="true"
            app:layout_constraintBottom_toTopOf="@+id/nav_bar"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintTop_toTopOf="parent"
            app:navGraph="@navigation/nav_graph_navigate" />

        <com.google.android.material.bottomnavigation.BottomNavigationView
            android:id="@+id/nav_bar"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            app:itemBackground="@color/gold"
            app:itemIconTint="@drawable/menu_click_color"
            app:itemTextColor="@drawable/menu_click_color"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:menu="@menu/bottom_navigation_menu" />

    </androidx.constraintlayout.widget.ConstraintLayout>
</layout>

이 후 NavBaseFragment에서 Fragment에 하위 Fragment를 설정하기 때문에 childFragmentManager를 사용하여 Host를 설정해준다. 이 후 xml에서 바텀 네비게이션의 이름에 setupwithNavController를 사용하여 바텀 네비게이션으로 네비게이션을 조종시킬 수 있게 해준다.

import androidx.navigation.fragment.NavHostFragment
import androidx.navigation.ui.setupWithNavController
import com.example.portfolio.BaseFragment
import com.example.portfolio.R
import com.example.portfolio.databinding.FragmentNavBaseBinding

class NavBaseFragment : BaseFragment<FragmentNavBaseBinding>(R.layout.fragment_nav_base) {
    override fun initView() {
        val navHostFragment =
            childFragmentManager.findFragmentById(R.id.nav_host) as NavHostFragment
        val navController = navHostFragment.navController
        binding.navBar.setupWithNavController(navController)
    }

    override fun getScreenName(): String = getString(R.string.screen_fragment_nav_base)
}

여기서 중요한 점은

우리가 바텀 네비게이션을 만들때 menu.xml을 만드는데 꼭 네비게이션의 Fragment의 id와 item의 id의 이름을 일치시켜주어야 한다.

bottom_navigation_menu.xml

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android">
    <item
        android:id="@+id/navHomeFragment"
        android:icon="@drawable/ic_home"
        android:title="홈 화면" />

    <item
        android:id="@+id/navMyPageFragment"
        android:icon="@drawable/ic_my_page"
        android:title="마이 페이지" />

</menu>

nav_graph_navigation.xml

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/nav_graph_navigate"
    app:startDestination="@id/navHomeFragment">

    <fragment
        android:id="@+id/navHomeFragment"
        android:name="com.example.portfolio.navigate.NavHomeFragment"
        android:label="NavHomeFragment"
        tools:layout="@layout/fragment_nav_home" />
    <fragment
        android:id="@+id/navMyPageFragment"
        android:name="com.example.portfolio.navigate.NavMyPageFragment"
        android:label="NavMyPageFragment"
        tools:layout="@layout/fragment_nav_my_page" />
</navigation>
